Преобразователь частоты Motive NEO-WiFi: двигатель-преобразователь IP65, NANO и специализированные версии

Когда регулируемый привод собирают из отдельных частей, вместе с двигателем приходится закупать шкаф, провода и опоры, а потом настраивать и испытывать получившуюся систему. Преобразователь частоты Motive NEO-WiFi устроен иначе: это двигатель-преобразователь, где электроника сразу установлена на двигатель, а управление вынесено на съёмный беспроводной пульт. Для однофазной сети предусмотрен NANO, а для типовых задач (компрессоры, гидравлические агрегаты, вентиляция, насосы, солнечные насосы) выпускаются версии COMP, OLEO, VENT, PUMP и SOLAR. Разберём, чем они отличаются и как выбрать нужный.

Что такое NEO-WiFi

Преобразователь частоты Motive NEO-WiFi — запатентованный двигатель-преобразователь степени защиты IP65 со съёмной панелью управления и беспроводным пультом. Объединение двигателя и электроники экономит время и расходы на дополнительные материалы, на изучение, установку, программирование и тестирование системы «двигатель + преобразователь». Снижаются и риски, связанные с ошибками при выполнении этих операций.

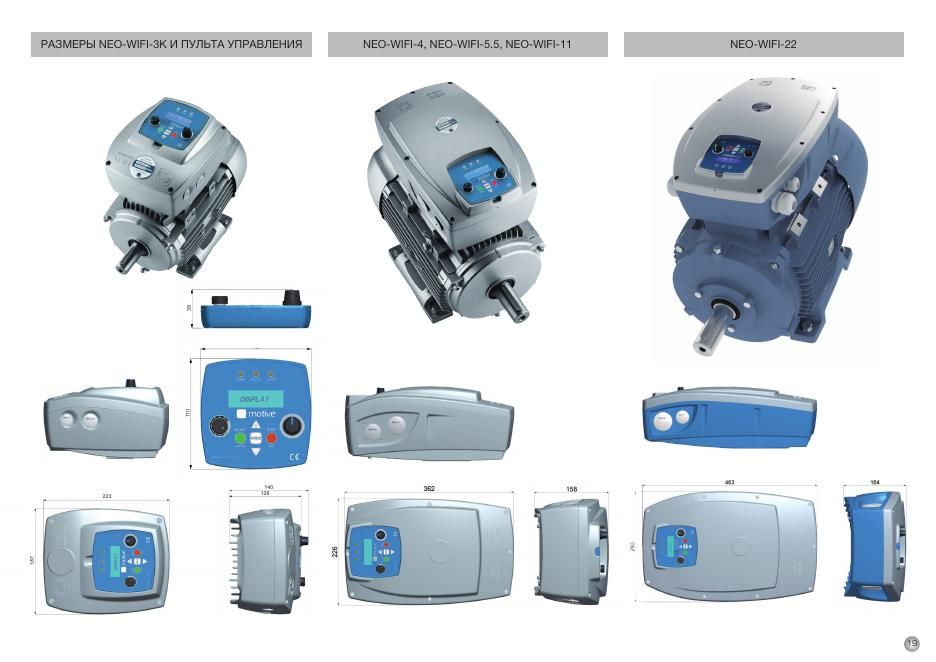

Все части — двигатель, преобразователь и управление — рассчитаны на эксплуатацию на открытом воздухе. Преобразователь частоты NEO-WiFi можно установить на широкий ряд двигателей разной мощности и размера. Механическое крепление с отверстиями позволяет монтировать корпус на двигатели Motive серии Delphi размером от 71 до 160.

Беспроводной пульт управления

Пульт получает энергию электромагнитной индукцией, пока стоит в посадочном месте на корпусе или на устройстве BLOCK. При дистанционном управлении он питается от аккумуляторов, которые входят в стандартную комплектацию (к каждому пульту прилагаются два). Индукционная система вместо штекерных соединений позволяет сохранить IP65 и у корпуса, и у съёмного пульта, вложен он или находится на расстоянии.

Что важно знать о пульте:

• он может находиться на расстоянии до 20 метров и не требует проводов;
• вставляется в посадочное место и извлекается без инструментов, удерживается четырьмя магнитами, в корпусе устанавливается в четырёх положениях;
• существует в двух вариантах: с аналоговым контролем (потенциометр и переключатель направления вращения) и без него;
• стандартный пульт имеет степень защиты IP67, вариант с аналоговым контролем — IP65;
• вне корпуса крепится к металлической стене магнитами или к бетонной стене через отверстия на обратной стороне;
• BLOCK — индукционное питание пульта для установки на стол или стену (IP65, 200–260 В, 1 фаза, 50/60 Гц).

Один пульт управляет одновременно до 8 двигателей. Возможна и синхронная работа 2–8 преобразователей частоты NEO-WiFi в режиме «главный — подчинённый» по RS485 с индивидуальными каналами связи от 1 до 127.

Настройка со смартфона, ПК и ПЛК

Настройку и управление можно выполнять тремя способами:

• со смартфона или планшета по Bluetooth: опция BLUE и бесплатное приложение NEO;
• с персонального компьютера через бесплатную программу Motive Motor Manager;
• от ПЛК по MODBUS RS485.

Технические характеристики преобразователя частоты NEO-WiFi

Типоразмерный ряд преобразователя частоты Motive NEO-WiFi состоит из пяти исполнений. По каталогу Motive:

Мощность подключаемых двигателей — от 0,13 до 22 кВт, выходная частота — до 200 % от частоты питания (при 50 Гц — 0–100 Гц), протокол связи — MODBUS RS485. Встроены резисторы торможения; предусмотрены управление электромагнитным тормозом, ПИД-регулятор и вход энкодера. На NEO-WiFi-11 и NEO-WiFi-22 есть таймер запусков до 5 программ в сутки.

Выбор двигателя по размеру

Какие двигатели рекомендованы к каждому исполнению преобразователя частоты NEO-WiFi, показывает таблица IEC-размеров из каталога (● — основной вариант, ○ — допустимый, пусто — не рекомендовано):

Применимая мощность зависит не только от электроники, но и от рассеивающей способности корпуса. Если двигатель должен работать на частотах ниже 50 Гц, нужна принудительная вентиляция, а изоляция между обмотками фаз должна быть усиленной.

ЭМС и длина кабеля

Фильтры ЭМС встроены. NEO-WiFi-3, -4 и -5.5 соответствуют нормам и для жилых, офисных помещений и лёгкой промышленности (класс A, категория C1), и для промышленных зон. NEO-WiFi-11 и -22 рассчитаны на промышленные зоны (класс A, категория C2); для жилых и офисных помещений к ним нужен дополнительный внешний фильтр.

Поскольку преобразователь и двигатель — единое целое, ограничивать длину соединительного кабеля между ними не требуется.

Исполнение ATEX

Преобразователь частоты Motive NEO-WiFi выпускается в исполнении ATEX для зон 21 и 22 (пыль). Маркировка: II 2D Ex tb IIIC T135°C Db, температура окружающей среды от -20 до +40 °C.

NANO: однофазное питание трёхфазных двигателей

NANO предназначен для питания трёхфазных двигателей от однофазной сети. Он добавляет к экономии энергии за счёт регулируемой скорости возможность заменить однофазные двигатели, которые технически теряют много энергии, более эффективными трёхфазными двигателями IE2 и IE3.

Мощность подключаемых двигателей — от 0,13 до 2,2 кВт. Управление V/F, управление аналоговым сигналом или по MODBUS RS485, степень защиты IP65 (дополнительно IP67).

Особенности NANO:

• съёмные клеммы упрощают проводку, а мигающий светодиод издалека показывает нормальную работу или аварию;
• усилитель напряжения даёт стабильный крутящий момент даже на очень низкой скорости;
• модульная конструкция: выключатель IP65 (INTEM1X12A), потенциометр с ручкой и шкалой IP65 (NANPOT), Bluetooth-модуль BLUE, модуль Analog/Digital I/O (NANEXPS), фильтр ЭМС (NANFILT);
• настройка с ПК в программе Motive Motor Manager и со смартфона или планшета через BLUE и приложение NANO;
• исполнение NANO EX с сертификацией ATEX для зон 21 и 22 (пыль), категории 2 и 3.

Специализированные версии: COMP, OLEO, VENT, PUMP, SOLAR

Версии развивают идею преобразователя частоты Motive NEO-WiFi: программное обеспечение изменено так, чтобы скорость и мощность автоматически подстраивались под давление и расход. По принципу NEO-COMP, NEO-OLEO и NEO-VENT выпускаются и для однофазной сети — как NANO-COMP, NANO-OLEO, NANO-VENT.

NEO-COMP: компрессоры

Блок контролирует давление и автоматически регулирует скорость двигателя по расходу. В обычной системе двигатель работает на 100 % скорости даже без нагрузки, а здесь потребляемая мощность снижается вместе с неиспользуемой мощностью компрессора. Мягкий пуск исключает бросок тока, работа тише, не нужны шкаф, кнопка тревоги, переключатель, реле и автомат защиты двигателя, бак может быть на 80 % меньше. Диапазон давления — 0,01–160 бар.

NEO-OLEO: гидроагрегаты

Блок поддерживает давление масла и расход в агрегатах до 22 кВт. Каталог называет энергосбережение до 80 % и снижение шума до 20 дБ. Масляный бак может быть на 80 % меньше, пропорциональный клапан не нужен, так как расход регулирует сам блок, а теплообменник не требуется.

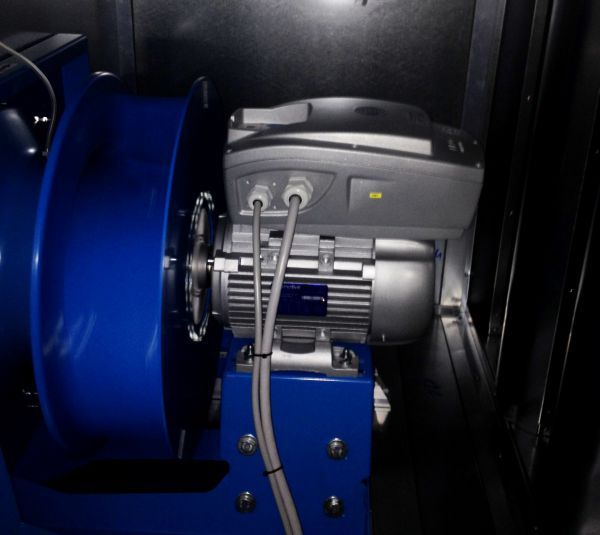

NEO-VENT: вентиляция и всасывание

Блок удерживает давление воздуха постоянным и подстраивает скорость под запрашиваемый поток, поэтому потребление падает вместе со скоростью. Применение — принудительная вентиляция и кондиционеры; диапазон давления — 0,010–16 бар (0,14–232 psi), не нужна заслонка.

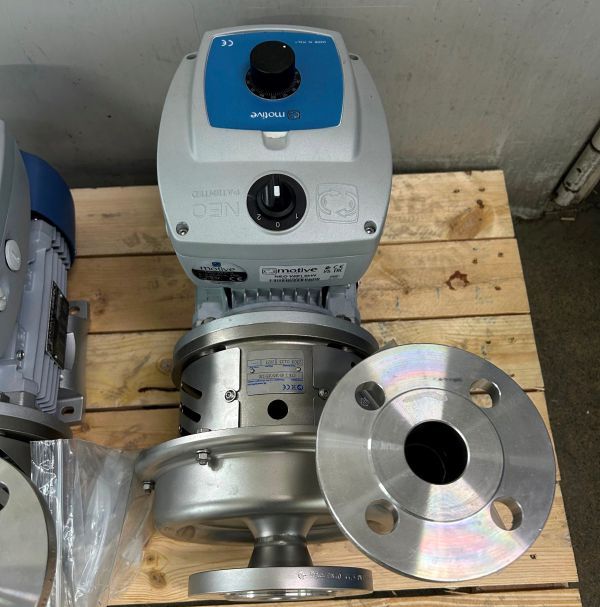

NEO-PUMP: водонасосные системы

Частотный преобразователь для автоматического контроля давления в гидросистемах. Автонастройка кривой насоса занимает 90 секунд, а несколько насосов работают попеременно для равномерного износа. Управление — с WiFi-панели, ПК, ПЛК или смартфона.

NEO-SOLAR: солнечные насосы

Привод работает в изолированном (ISLAND) или гибридном (HYBRID) режиме с обычными насосами на двигателях переменного тока, без замены насоса. Вместо MPPT применён алгоритм MSPT, нацеленный на максимум перекачанной воды за день. Минимальное пусковое напряжение от панелей — 250 Vdc, напряжение остановки — 170 Vdc, максимальное — 650 Vdc; мощность до 11 кВт.

Как выбрать

1. Определите питание: трёхфазная сеть 200–460 В — двигатель-преобразователь NEO-WiFi, однофазная 110–240 В — NANO.
2. Подберите типоразмер по мощности и IEC-размеру двигателя из таблиц каталога.
3. Если задача типовая (давление компрессора, расход масла, воздух, вода, солнечные панели), возьмите версию COMP, OLEO, VENT, PUMP или SOLAR.
4. Для жилых и офисных помещений уточните ЭМС: для NEO-WiFi-11 и -22 понадобится внешний фильтр, для NANO — опция NANFILT.
5. При работе ниже 50 Гц предусмотрите двигатель с принудительной вентиляцией.

Каталог и подбор преобразователя частоты Motive NEO-WiFi или NANO под ваш двигатель предоставит ООО «Альпарк», поставщик оригинальной продукции Motive.
